粉体成形・油圧機器のユーザーニーズにお応えする─
粉末成形用金型【NPaダイス】
ファインセラミックス・各種粉末成形用金型
フローティングダイで両軸成形が容易
NPaダイスは、ダイを浮かした状態を作ることで上下両軸成形が容易な金型です。ファインセラミックス（アルミナ、ジルコニア、窒化ケイ素等）や各種粉末成形用に使用してください。離型ムーバーの装着で、簡単にダイを固定したまま脱型ができます。当社製標準プレス（コンパクトプレス、プッシュバックプレス、ハイセットプレス）に合わせた設定で、超硬製あるいはSKD製が選べ、様々な形状や特殊な仕様にも対応する高精度な金型です。
- ●単位面圧力200MPa（2000kgf/cm2）標準化
- ●精密ラッピング（鏡面）仕上げ
- ●標準規格品は、0.02mm～0.04mmの高精度
- ●各ダイスセットは５点セットです。

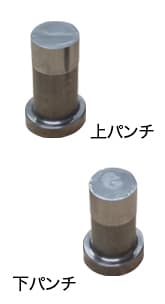

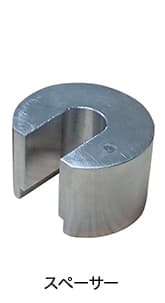

（内容品：ダイ、上パンチ、下パンチ、スペーサー、ムーバー） - ●簡単離型ムーバー付き
材質について
超硬製
標準規格品として用意。単位面圧力200MPa（2000kgf/cm2）
SKD-11製
規格品以外の大型サイズでは低価格。試作用型としてファインセラミックス以外におすすめ。
その他材質
その他の材質でも製作可能です。お問合せください。
仕様決定時の選択事項
ダイ、上下パンチの材質
超硬／SKD／その他の材質（アルミナ、ジルコニアなど）
成形体の形状
円柱型（直径）／角柱型（長さx 幅）
粉末充填の深さ
成形体の厚みは、充填深さの1/2〜1/3程度になるとお考え下さい。
標準規格品 超硬製・円柱型
| 形式 | 穴径（mm） | 充填深さ（mm） | ダイスセット一式 5点 |
|---|---|---|---|
| ★DT3025A-1020 | φ10 | 20 |  |
| ★DT3025N-1020 | |||
| ★DT3025A-1025 | 25 | ||
| ★DT3025N-1025 | |||
| DT4025A-1220 | φ12 | 20 | |
| DT4025N-1220 | |||
| DT4025A-1225 | 25 | ||
| DT4025N-1225 | |||
| ★DT5025A-1520 | φ15 | 20 | |
| ★DT5025N-1520 | |||
| ★DT5025A-1525 | 25 | ||
| ★DT5025N-1525 | |||
| ★DT6025A-2020 | φ20 | 20 | |
| ★DT6025N-2020 | |||
| ★DT6025A-2025 | 25 | ||
| ★DT6025N-2025 | |||
| DT7025A-2520 | φ25 | 20 | |
| DT7025N-2520 | |||
| DT7025A-2525 | 25 | ||
| DT7025N-2525 | |||
| DT8025A-3020 | φ30 | 20 | |
| DT8025N-3020 | |||
| DT8025A-3025 | 25 | ||
| DT8025N-3025 |
★：即納可能在庫品 A：コンパクトプレス用 N：プッシュバックプレス用

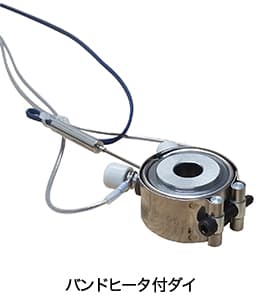

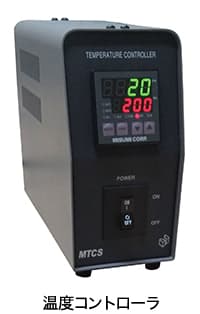

標準規格品 超硬製・円柱型・ヒーター付き
| 形式 | 穴径（mm） | 充填深さ（mm） | 加熱温度 |
|---|---|---|---|
| ★DHT5025-1025 | φ10 | 25 | 〜200℃ |
| ★DHT6025-2025 | φ20 | 25 | 〜200℃ |
★室温〜400℃まで製作実績があります。
角柱ダイス
リングダイス
角柱ダイス
特注品（さまざまな特注仕様にお応えいたします）
- ●低摩擦、低摩耗、高硬度、平滑性などの優れた特性を有するDLCコーティング等各種コーティング。
- ●角柱型、リング形状（両軸成形可能）、異形状、割り型（WC板嵌め込み式）、グリーンシート圧着用ダイスなど。
- ●ヒーター付きダイス・充填深さ可変調整スペーサー付きタイプ（ネジ式で簡単自由に調節可能）。
- ●ダイセット組み込み式、全自動成形プレス用ダイス。
- ●単結晶引き上げ用ダイス（正六角形に成形することで、効率よくるつぼに充填可能です）。
真空ダイス
U字型異形ダイス
割り方ダイス
角柱ダイス
角柱ダイス
リングダイス
単結晶引き上げ用ダイス
正六角形成形品
るつぼ充填イメージ
成形品例
★様々な形状に対応可能です。
標準使用方法
